(1) 顯示鏈路組
在監視圖上鼠標右擊空白處，可以顯示不同層次的鏈路組示意圖。本地網系統畫面可以顯示LSTP1與SP之間的鏈路組、LSTP2與SP之間的鏈路組、SP與SP之間的鏈路組。

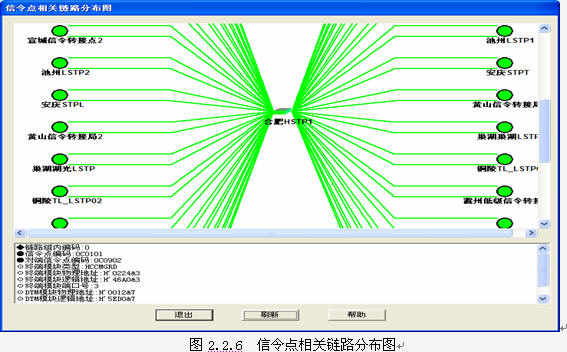

(2) 信令點相關鏈路分布圖
鼠標左鍵雙擊監視圖上信令點圖標，彈出信令點相關鏈路分布圖（見圖2.2.6），節點代表信令點，線條代表鏈路組。鼠標點擊信令點相關鏈路分布圖上的節點或線條，會在圖形下方的區域顯示相關的信息和告警。

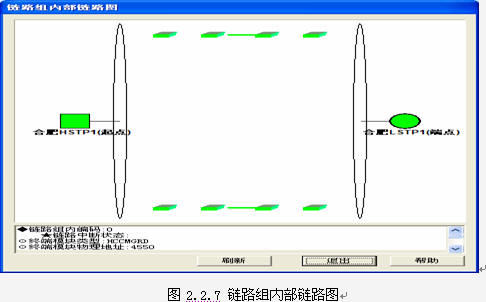

（3）鏈路組內部鏈路圖
鼠標雙擊監視圖上鏈路圖標，彈出鏈路組內部鏈路圖（見圖2.2.7）。鼠標點擊信令點相關鏈路分布圖上的節點或線條，會在圖形下方的區域顯示相關的信息和告警。

3．七號信令邏輯監視圖
七號信令邏輯監視圖功能與七號信令地理監視圖完全一樣，只是沒有以地市的地理圖做背景。
§2.2.4 告警板
告警板詳盡地列出當前系統的各種類別的告警，包括：綜合告警、交換機告警、話務異常告警、七號信令告警、系統異常告警。每條告警均是到當前時間為止已經發生但還沒有被清除的告警。通過告警板，可以及時了解本地電話網的軟件故障和硬件設備出現的問題。

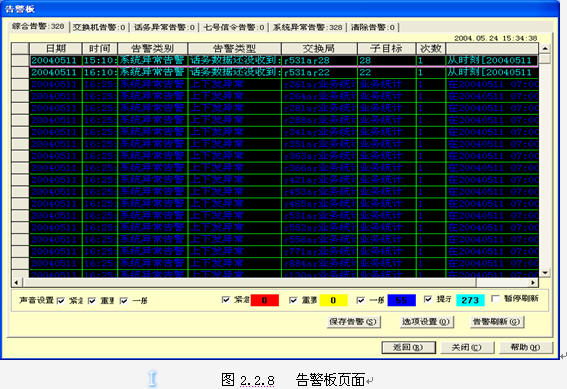

告警板頁面如圖2.2.8所示，整個畫面由實時數據顯示區域、交換局告警狀態監視區域、監視范圍設置檢查框和功能按鈕組成。

1．數據顯示區域
(1) 種類標題：位于畫面第一行，區別告警種類，其后的數字表示該類別總的告警數目；
(2) 實時數據顯示區：位于告警板畫面的上部，以表格形式顯示，包括告警日期、告警時間、告警級別、告警類型、交換局、子目標和告警描述等信息；
(3) 實時監視：實時監視系統的所有告警；
(4) 告警監視內容：
綜合告警：顯示所有告警。
交換機告警：顯示交換機告警信息。
話務告警：顯示話務告警信息。
七號信令告警：顯示鏈路、鏈路組告警以及七號信令性能告警等。
系統異常告警：顯示系統告警，如磁盤空間、CPU狀況、網絡狀況、配置一致性等告警。
清除告警：顯示打開告警板后，已經清除的告警。
(5) 表格的容量：本實時數據顯示區域可以保存近萬條的告警信息，可以借助顯示區右邊的滾動條滾動瀏覽；
(6) 告警信息的顏色：反映告警的級別，缺省設置是：紅色表示嚴重告警、黃色表示重要告警、藍色表示一般告警。
2．監視范圍設置
(1) 聲音告警檢查框：用來控制實時告警到來時，是否使用聲音報警；
(2) 嚴重、重要、一般、提示檢查框：可以選擇四個中的全部或之一；它們用來控制實時數據顯示區域和告警狀態顯示區域監視的告警級別范圍，在各類別之后有一顏色區域表示當前類別該級別的告警的總數；
(3) 暫停刷新：選中該項表明新的告警暫時不再告警板上顯示，以便用戶可以翻閱前面的告警信息；否則新的告警將會不斷追加到后面；默認為不選中；
3．功能按鈕
(1) 保存告警：把告警信息保存到文件中；
(2) 選項設置：進入告警板選項設置畫面；
(3) 告警刷新：刷新告警信息；
(4) 返回：返回故障管理主畫面；
(5) 關閉：關閉并返回故障管理主畫面；
(6) 幫助：顯示幫助內容；
4．彈出菜單
(1) 告警清除：在選中的告警上點擊鼠標右鍵，選擇“強制清除”，系統會清除此告警，不再在告警板上顯示。
(2) 詳細信息：在選中的告警上點擊鼠標右鍵，選擇“詳細信息”，能夠查看該告警的詳細信息。內容有告警首次發生時間、重復次數、告警匹配關鍵字、告警描述等。

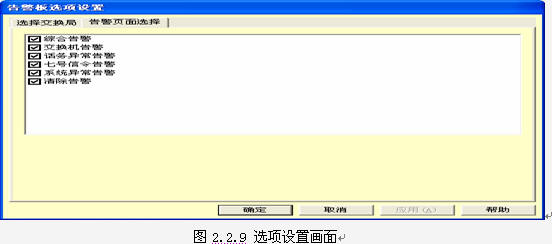

5．選項設置
鼠標左擊“選項設置”功能按鈕，進入選項設置畫面（如圖2.2.9所示），可以設置需要進行告警監視的交換局和告警類型
