我省長途網網絡結構圖：

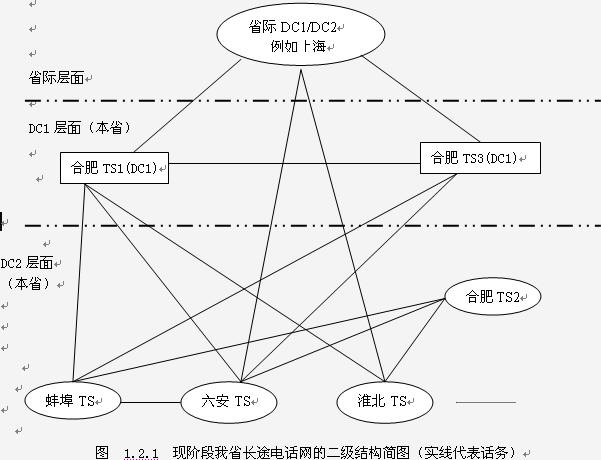

我省長途電話網為兩級網絡結構，見圖1.2.1所示。

DC1為一級交換中心,某省DC1設在合肥，其主要功能是匯接全省的省際、國際長途來、去、轉話話務。DC1間個個相連成網狀網結構。
DC2為二級交換中心，設在各本地網的中心城市，其主要功能是匯接所在本地網的國際、國內、省內各本地網之間長途來、去、轉話話務。DC2和本省DC1間相連，部分DC2和本省DC2及省際DC1/DC2也采用直聯方式。
省際/省內路由數據介紹（見圖1.2.1）
省際來、去、轉話路由(不包括合肥)：
省際DC1/DC2<—>合肥DC1<—>本地DC2<—>本地市話匯接局/本地市話端局，例如圖1.2.1中上海和蚌埠之間的呼叫。若本地網DC2和省際DC1/DC2間開有直達電路，則呼叫路由為省際DC1/DC2<—>本地DC2<—>本地市話匯接局/本地市話端局，例如圖1.2.1中上海和六安之間的呼叫。
省內來、去、轉話路由：省內DC2<—>合肥DC2<—>本地DC2<—>本地市話匯接局/本地市話端局，例如圖1.2.1中蚌埠和淮北之間的呼叫。若本地網DC2和省內DC2間開有直達電路，則呼叫路由為省內DC2<—>本地DC2<—>本地市話匯接局/本地市話端局，例如圖1.2.1中蚌埠和六安之間的呼叫。
合肥省際來、去、轉話路由
省際DC1/DC2<—>合肥DC1<—>本地市話匯接局/本地市話端局。省內來、去、轉話路由為省內DC2<—>合肥DC2<—>本地市話匯接局/本地市話端局。
３．長途局機型、版本介紹
某省DC1長途局共2個，設于合肥；DC2長途局共17個，即每個本地網一個DC2局，所用機型均為上海貝爾阿爾卡特公司S1240交換設備。
DC1局和合肥DC2的軟件版本為EC7.4LT/C74B1205，馬鞍山和蕪湖DC2的軟件版本為EC7.4TOLL/C74T02，其余本地網DC2局的軟件版本均為EC7.4LT/C74L108。
某省本地網網絡情況
1．本地網網絡結構：

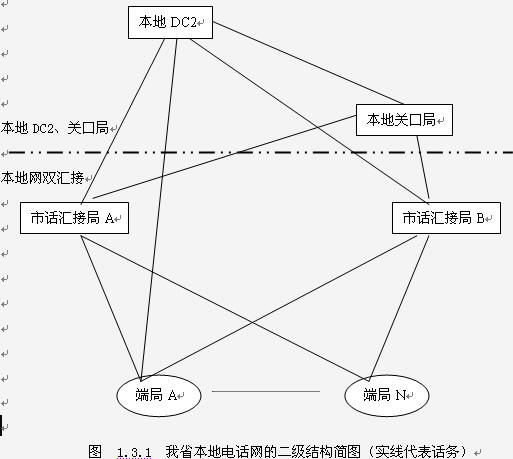

某省本地網的目標結構為雙匯接全覆蓋的模式，見圖1.3.1所示。

在本地網結構中，市話匯接局為第一級交換中心，對本地網的端局進行全覆蓋，局點均設在本地網的中心城市。目前，我省的市話匯接局均帶用戶，具有端局功能，即可以對本局用戶之間以及出、入局電話進行交換。端局為第二級交換中心。
在本地網中，兩個匯接局之間采用直聯電路方式，每個匯接局到所有的端局均開直聯電路；匯接局、端局到本地DC2均開直達電路，部分端局到關口局也可以開直達電路。市區域內部的各端局內部之間也可以開直達電路，縣區域內也是如此。
1．本地網路由數據介紹
縣縣之間、縣市之間的來、去、轉話路由：本縣端局（本市端局）<—>市話匯接局<—>外縣端局（本市端局）。
縣各端局之間的電話呼叫，首選路由為兩者之間的直達電路，次選路由為經過市話匯接局進行轉接。市內端局之間的電話呼叫也是如此。
3．本地網機型、版本介紹
全省各本地網共有六種交換機型，分別是上海貝爾阿爾卡特公司S1240設備、北京BISC公司EWSD設備、天津日電公司NEAX61∑設備、深圳華為公司C&C08設備、深圳中興公司ZXJ10設備、西安大唐SP30設備。S1240設備的軟件版本主要為：大版本EC7.2，小版本為C7C04D、C7S02+、C7S03+；大版本EC7.4LT，小版本包括C74B1102、C74B1205、C74L108、C74L109、C74L203、C74L204+ 。EWSD設備的軟件版本為：大版本V11，小版本包括V11550358、V11550548、V11550551；大版本V15，小版本為V51312802 。NEAX61∑設備的軟件版本為：大版本G4.5，小版本包括APL60CT—V3M、APL60CQ—V3M。C&C08設備的軟件版本為：32模為R003M1013、R003M1018；128模為R105M5008、
R105M6008。ZXJ10設備的軟件版本為：大版本V10.03.03，小版本包括4T4、4T7、4T8。SP30設備的軟件版本為：NB012（Z02.8）。
